6.3 理化性能試件的制備
日期：2021-03-12 14:48
6.3.1 試件基材
采用Q235鋼材作為試件基材，徹底清除銹跡后，按規(guī)定的防銹措施進行防銹處理（適用時）。試件基材的尺寸及數(shù)量見表5。

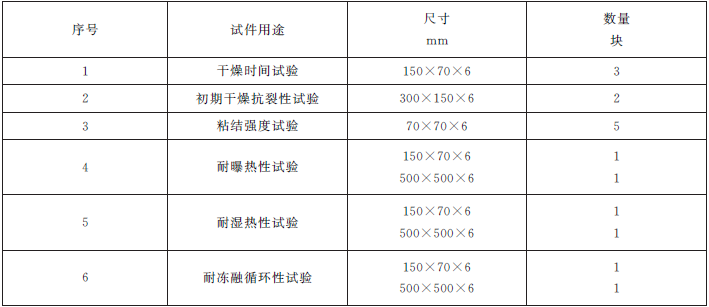

表5 試件基材的尺寸及數(shù)量
表5（續(xù)
表5（續(xù)
6.3.2 試件的涂覆和養(yǎng)護
按委托方提供的產(chǎn)品施工工藝（除加固措施外）進行涂覆施工，試件涂層厚度分別為：對于小試件（尺寸小于500mm×500mm），P類（1.50±0.20）mm、F類（15±2）mm；對于大試件（尺寸為500mm×500mm），P類（2.00±0.20）mm、F類（25±2）mm，且每塊大試件的涂層厚度相互之間偏差不應大于10%。達到規(guī)定厚度后應抹平和修邊，保證均勻平整。對于復層涂料，還應按委托方提供的施工工藝進行面層和底層涂料的施工。涂覆好的試件涂層面向上水平放置在試驗臺上干燥養(yǎng)護，除用于試驗表干時間和初期干燥抗裂性的試件外，其余試件的養(yǎng)護期規(guī)定為：P類不低于10d、F類不低于28d，委托方有特殊規(guī)定的按委托方的規(guī)定執(zhí)行。養(yǎng)護期滿后方可進行試驗。
6.3.3 試件預處理
將用于6.4.9、6.4.10、6.4.11、6.4.12、6.4.13、6.4.14、6.4.15、6.4.16及6.4.17試驗的試件養(yǎng)護期滿后用1∶1的石蠟與松香的溶液封堵其周邊（封邊寬度不得小于5mm），再次養(yǎng)護24h后方可進行試驗。
