6.5 耐火性能
日期：2021-03-12 14:45
6.5.1 試驗裝置
符合GB/T 9978.1—2008中第5章對試驗裝置的要求。
6.5.2 試驗條件
普通鋼結構防火涂料采用建筑纖維類火災升溫條件，試驗爐內溫度及壓力應符合GB/T 9978.1—2008中6.1和6.2的相關規定；特種鋼結構防火涂料采用烴類（HC）火災升溫條件，試驗爐內溫度應符合GA/T 714—2007中5.1.2的相關規定，爐內保持正壓。
試驗爐內用于溫度和壓力測量的儀器設備，其數量、布置方式及測量要求應符合GB/T 9978.1—2008和GB/T 9978.6的相關規定。
6.5.3 試件制作
采用GB/T 11263—2017規定的HN400×200熱軋H 型鋼（截面系數為161m-1）和GB/T 706—2016規定的36b熱軋工字鋼（截面系數為126m-1）作為試驗基材。試件制作時，首先按GB/T 9978.6的相關規定設置試件熱電偶（均用于測量試件的平均溫度），然后依據產品使用說明書規定的工藝條件對試件受火面進行涂覆，形成涂覆的鋼梁試件，并放在6.2規定的條件下養護，養護期由委托方確定。
6.5.4 涂層厚度的確定
涂層厚度應在試件各受火面進行測量，且沿試件長度方向每米不少于2個測量截面。每個截面上共7個測量點（見圖1），其中腹板兩側中部各一個，上翼緣下表面兩側中部各一個，下翼緣上表面兩側中部各一個，下翼緣下表面中部一個。涂層厚度（包括防銹漆、防銹液、面漆及加固措施等厚度在內）以剔除測量值中的最大值和最小值后的平均值表示。涂層厚度精確至：0.1mm（P類），1mm（F類）。

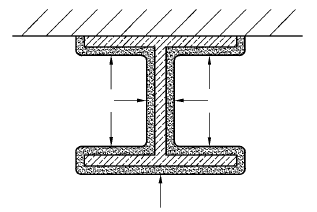

圖1 試件截面上涂層厚度測量點位置
6.5.5 試件安裝、約束與加載
6.5.5.1 試件應水平、簡支安裝在水平燃燒試驗爐上。試件三面受火，上表面覆蓋標準蓋板，蓋板可采用密度為（650±200）kg/m³ 的加氣混凝土板或輕質混凝土板，每塊蓋板的厚度為（150±25）mm、長度不大于1m、寬度大于或等于梁上翼緣的3倍寬度且不小于600mm。蓋板與梁的上翼緣之間設一層硅酸鋁纖維棉，其寬度等于梁的上翼緣寬度。試件受火長度不小于4000mm，試件的支撐點間距（凈跨度）及總長度應符合GB/T 9978.6中對試件尺寸的相關規定。試件的其他安裝和約束要求應符合GB/T 9978.6的相關規定。
6.5.5.2 試件加載條件應符合GB/T 9978.6的相關規定，試件承受四點集中荷載模擬的均布荷載，荷載總量對應設計彎矩極限值（按GB 50017—2003中4.1規定進行計算）的60%，且應符合整體穩定性的要求。計算時應采用鋼材的設計強度。實際加載量為總荷載量扣除鋼梁、標準蓋板自重（試驗前進行稱量）而得出的荷載量。加載量在整個試驗過程中應保持恒定（偏差在規定值的±5%以內）。HN400×200熱軋H 型鋼和36b熱軋工字鋼的實際加載量的計算示例見附錄B。
6.5.6 判定準則
6.5.6.1 判定條件
鋼結構防火涂料的耐火極限以試件失去承載能力或達到規定的平均溫度的時間來確定。
6.5.6.2 承載能力
在整個耐火試驗時間內，試件的最大彎曲變形量不應超過 mm（L0為試件的凈跨度，h為試件截面上抗壓點與抗拉點之間的距離）。
6.5.6.3 試件溫度
在整個耐火試驗時間內，試件的平均溫度不應超過538℃。
6.5.7 耐火性能的表示
鋼結構防火涂料的耐火性能試驗結果應包括升溫條件、試驗基材類型、截面系數、涂層厚度、耐火性能試驗時間或耐火極限等信息，并注明涂層構造方式和防銹處理措施。耐火性能試驗時間或耐火極限精確至0.01h。
